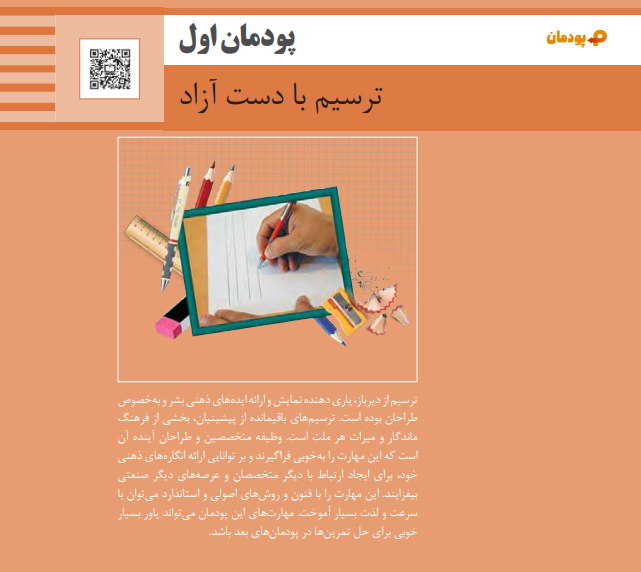

پودمان اول نقشه کشی فنی رایانه ای – ترسیم با دست آزاد

در گذشته‌های دور از ترسیم به عنوان شکلی از هنر برای بیان احساسات و زیبایی‌ها و یا روشی برای ارسال و ابلاغ نظریات و ایده‌ها استفاده می‌شد. بشر اولیه عکس حیوانات را روی دیوار غارها ترسیم می‌کرد که مقدمه‌ای برای خلق و ایجاد نقشه به حساب می‌آید. فن نقشه کشی یکی از قدیمی‌ترین هنرهای بشری است که شواهدی از آثار مدون دوران باستان را در آن می‌توان یافت.

ما نقشه‌ها و نماها را با خطوط مشخص می‌کنیم. برای ترسیم خط اصلی در برگۀ A4 از مداد با نوک 0/5 استفاده می‌کنیم. خط اصلی خط دور جسم است. خط بعدی خط ندید است. ضخامت خط ندید 0/35 است. از این خط در جاهایی استفاده می‌شود که ما قسمتی از جسم را نمی‌بینیم.

ما برای نقشه کشی از ابزار و لوازمی استفاده می‌کنیم. مداد (معمولی یا نوکی)، سه عدد مداد رنگی (در رنگ‌های متضاد)، پاک‌کن، خط‌کش ساده و دفتر شطرنجی که این دفتر در ابتدای کار برای دانش‌آموز مبتدی مفید است.

در این قسمت می‌خواهیم اسکچ یا نقشه کشی با دست را معرفی کنیم. هرچه بینایی فرد و قدرت دست او در نقشه کشی کامل‌تر باشد و بتواند نقشه‌های اسکچ خیلی تمیزتری بزند، درک خودش را بهتر توانسته در نقشه پیاده کند. خیلی از ایده‌ها در ذهن افراد هست ولی چون توان انتقال آن را ندارند از بین می‌رود. ایده باید روی کاغذ بیاید تا بتوان آن را انتقال داد.

هنرجویان محترم در این برنامه با آموزش ترسیم اسکچ حجم همراه شما هستیم. لطفا به نکاتی که هنرآموز بر آن‌ها تأکید دارد، دقت کنید. این برنامه با پودمان اول کتاب نقشه کشی فنی رایانه‌ای در ارتباط است.

اگر بخواهیم یک دایره را رسم کنیم می‌توانیم از شکل مربع کمک بگیریم. هرچقدر مربع متناسب‌تری باشد، شکل دایره هم کامل درمی‌آید. اگر بخواهیم دایره را بدون مربع رسم کنیم، سه تا انگشتمان را می‌گذاریم زیر مداد و صفحه کاغذ را کامل می‌چرخانیم، به این ترتیب یک دایره کامل رسم می‌شود. می‌توانیم از دو مداد استفاده کنیم. یکی از مدادها کار سوزن پرگار را انجام می‌دهد. آن را در مرکز می‌گذاریم و مداد دوم را روی کاغذ قرار می‌دهیم و کاغذ را می‌چرخانیم.
